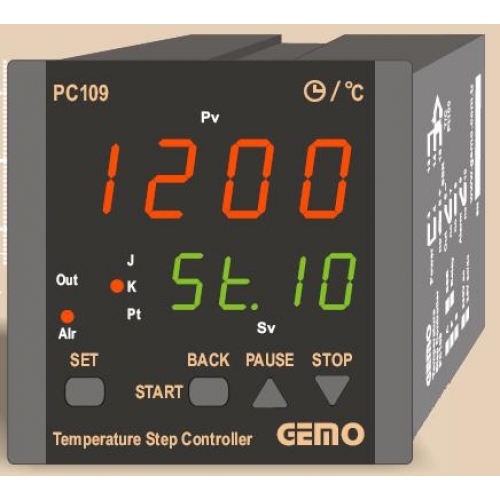

Multi-Input çift kontak sıcaklık adım (profil) kontrol cihazı
Seçilebilir sensör tipi: T/C (J,K,S), Pt-100
Auto-tune PID özelliği
”Anti-windup” özelliği
P, PI, PD, PID veya ON-OFF kontrol formu
Maksimum 20 adım
Her adım için mak. 18 saat zaman tanımlama
Enerji kesildiğinde durumunu koruma özelliği
Bağıl veya mutlak alarm seçme imkanı
Set, Adım, Kalan Zaman ve Proses değerlerinin izleyebilme
T/C için ortam sıcaklık kompanzasyonu
Pt100 için hat kompanzasyonu (3 telli bağlantı)
Hafızada kayıtlı C/mV, C/R dönüşüm tabloları ile eğri düzeltme
Ölçüm değerine “Offset” ekleme imkanı
Şifreli giriş ile veri güvenliğ
Sensör arızalarını algılama özellği
Yüksek hassasiyet, doğruluk
Program, kontrol ve adım parametrelerini sürekli hafızada tutma
Opsiyonel SSR çıkış seçeneği
Soketli klemens ile kolay bağlantı imkanı
TEKNiK ÖZELLiKLER
Ebat : PC109:96x96x90, PC107:72x72x100 (ExBxD),
Pano Kesitleri: PC109:90x90, PC107:68x68mm
Gösterge: 2x4 Hane 7 Segment
Giriş: T/C (J,K,S) veya Pt100 (3 telli), seçilebilir
Ölçme Skalası
0 .. 600 C; J
0 .. 1300 C; K
0 .. 1750 C; S
0 .. 600 C; Pt100
Duyarlılık: ± 1
Ölçüm Doğruluğu: ± % 0.3 (Tam Skalanın)
Zaman doğruluğu: ± % 1.5 (ayarlanan değerin)
Kontrol formu P, PI, PD, PID veya ON-OFF
Heat Çıkışı: Röle (NA+NK), 250VAC, 2A, Rezistif yük, opsiyonel ssr
Alarm Çıkışı: Röle (NA+NK), 250VAC, 2A, Rezistif yük,
Heat Histeresiz: 0 .. 50 C
Alarm Histeresiz: 1 .. 50 C
Integral Zaman: 0..30 dk.
Türev Zamanı: 0..10 dk.
Oransal Band: 1 .. 130 ( C)
Kontrol Periyodu: 4 .. 200 sn.
Ofset: -100 .. +100 C
Ortam Sıcaklık Kompanzasyonu.: 0 .. 50 C (T/C)
Hat Kompanzasyonu: 20 Ohm max (3 telli Pt100)
Besleme Voltajı: 230VAC +10%, -20%, 50 - 60Hz
Güç Tüketimi: < 8VA
Çalışma sıcaklığı: 0 .. 50 C
Çalışma irtifası <2000m
